教你DIY一个PM2.5检测仪

预热

基础要求：

• 大概了解串口通信，会电焊技术

需要的硬件材料：

• PM2.5传感器（淘宝搜：攀藤 G5）
• 蓝牙4.0模块（直接买的蓝牙转串口，芯片是TI公司的CC2541，其它的蓝牙4.0和本文程序的service和characteristics的uuid可能对不上）
• USB转TTL模块（PC与传感器连接测试数据）
• 洞洞板一块
• 导线、杜邦线、排针等等若干
• USB转接板（为传感器和蓝牙4.0供电）

本文涉及的软件开发技术：

• Windows .Net平台下的winform开发（c#语言，主要用来测试传感器）
• Android原生应用开发
• iOS原生应用开发（使用objective-c语言）

（注：无需深入了解这些技术，我会再后面提供源码，会安装应用就可以。）

开始DIY

PC端测试

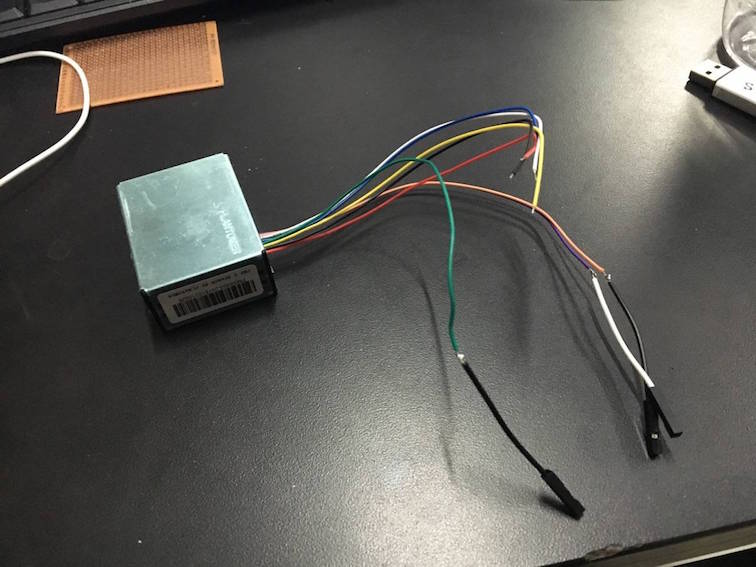

Okay，DIY开始！！！首先，拆两个母头的杜邦线，把传感器的导线焊接上去，这里只需要焊接三根线，也就是电源、地还有TXD。

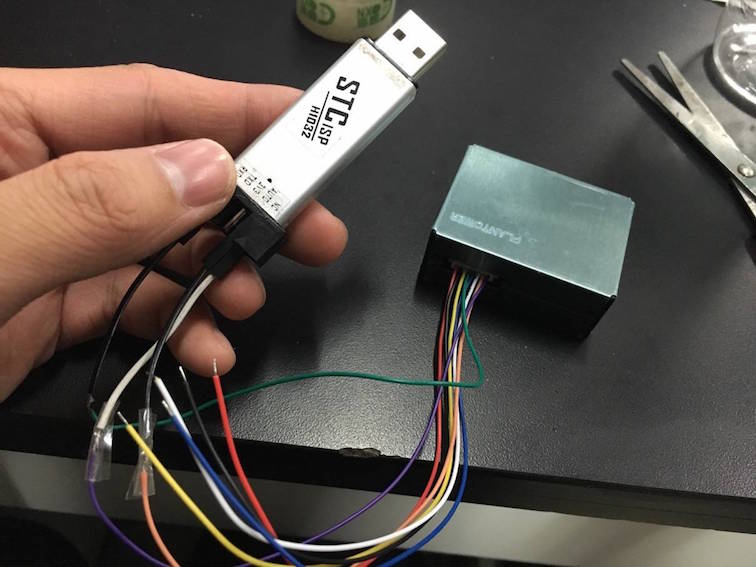

焊接好之后，就可以把USB转TTL模块（我这里直接用的是一个51单片机的下载器）通过杜邦线与传感器相连接，这里需要接三根线，电源和地就不用说了，注意传感器的数据线（TXD）一定要接TTL模块的RXD那个口上。

接好之后，就可以通过PC测试一下传感器了。我是根据一个别人写的串口助手程序改的，开发环境是VS2013。
下载链接：

• 串口助手，在此下载：serial_port.zip
• 我改的程序，在此下载：串口空气质量检测.zip

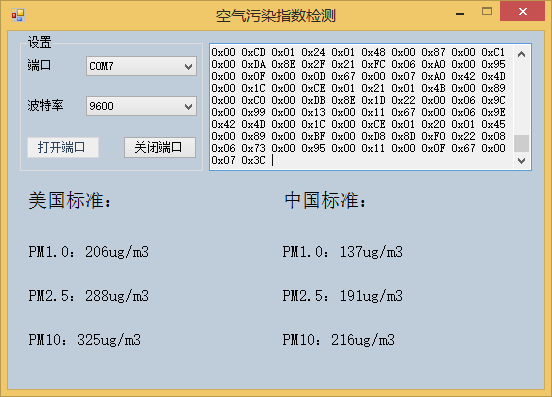

  PC测试程序的效果：

  这个传感器分了两个标准检测了PM1.0、PM2.5、以及PM10的浓度，这些我都在软件里显示出来了，当然这个传感器还有一些颗粒物的测量，我这里没有做。（吐槽一句：这是在室内测出来的污染情况，感觉要被毒死了）

手机端测试

PC端的测试就到这儿，之后我们可以连接蓝牙测试一下手机APP了，这里也给一个样例程序，一个简易版的串口调试助手，是我根据官方给的源码修改的（看的不爽的都改了，嘿嘿）

• iOS样例程序：https://github.com/nladuo/IoT-Firstep/tree/master/code/6.6/BLECom
• Android样例程序：https://github.com/nladuo/IoT-Firstep/tree/master/code/6.4/BLECom

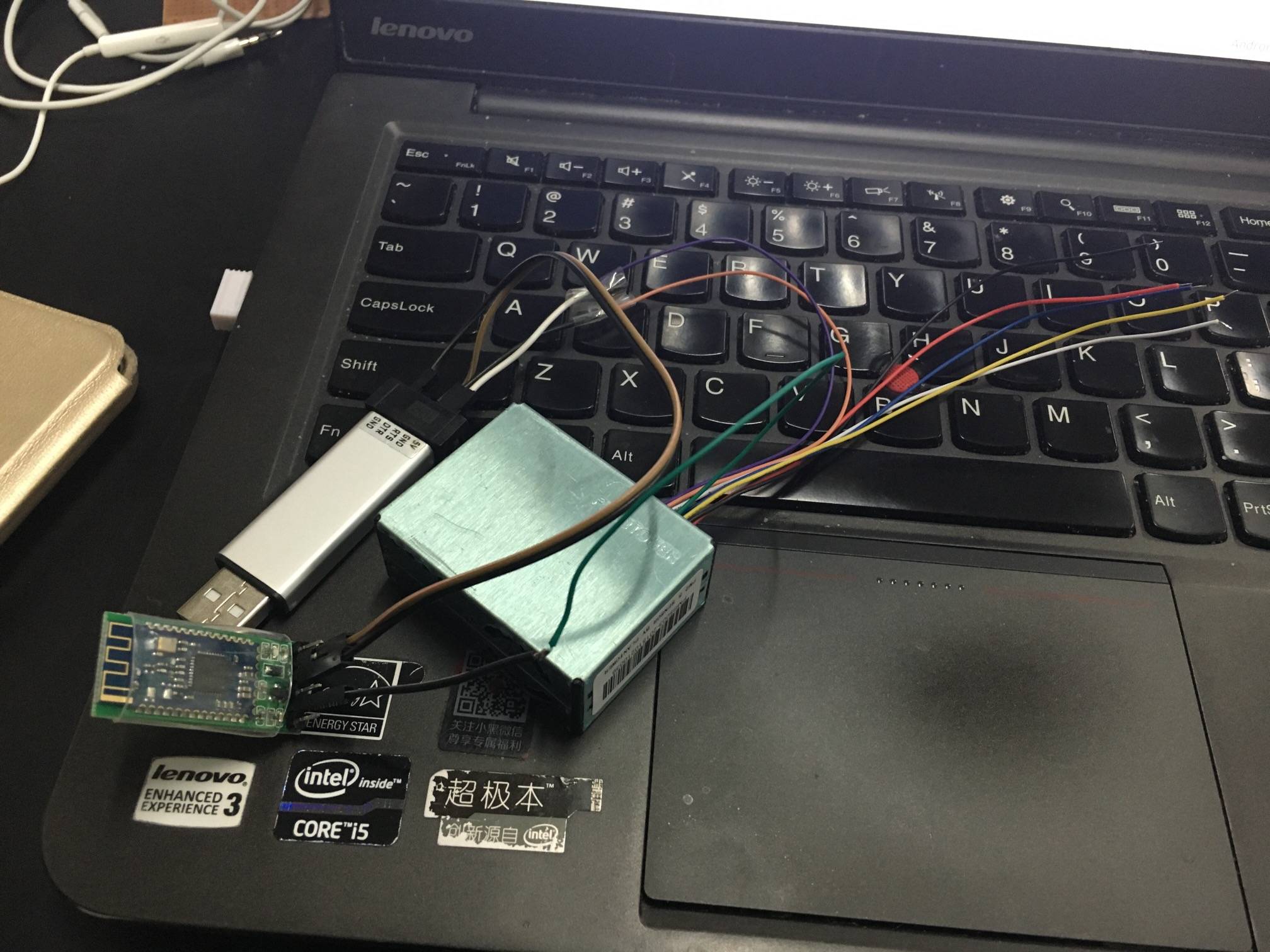

  蓝牙的使用其实非常简单，和串口几乎一样的，把传感器的TXD接到蓝牙的RXD上，传感器就会给蓝牙发数据包了。我们的手机连接蓝牙后，蓝牙就会把传感器发送的数据包再传给手机上。我们的手机也就是类似一个“蓝牙串口助手”。这是连接后的效果，USB转TTL模块用来给蓝牙和传感器供电。

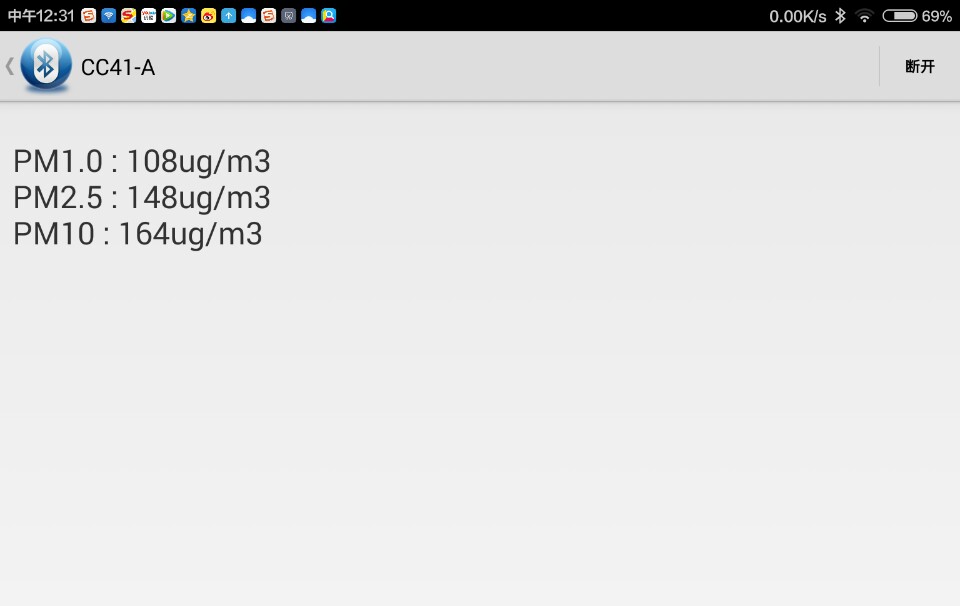

  下面通过修改上面给的示例安卓APP，真机调试之后就可以看到以下的效果，我这里只输出了按照我国标的空气污染指数。（源码下载链接：BLEAirPolluteDetector-Android.zip，有基础的话可以看下这个源码，把我的UI改的漂亮一些，直接用也Okay，另外，如果看源码的话，用eclipse导入之后，可能遇到乱码问题，我是在linux环境下开发的，用的是UTF-8编码，把eclipse的编码设置成UTF-8就可以了）

  安卓就测试到这儿，还有iOS版的，和安卓同样，附上源码下载链接：BLEAirPollutionDetector-iOS.zip，这里如果用的话必须有苹果电脑还要装上能真机调试的Xcode才能下载到手机上。

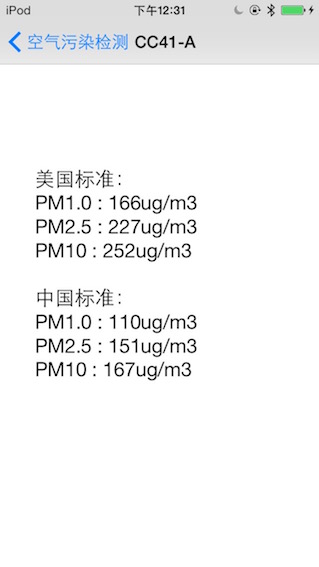

  iOS效果展示：


简陋包装

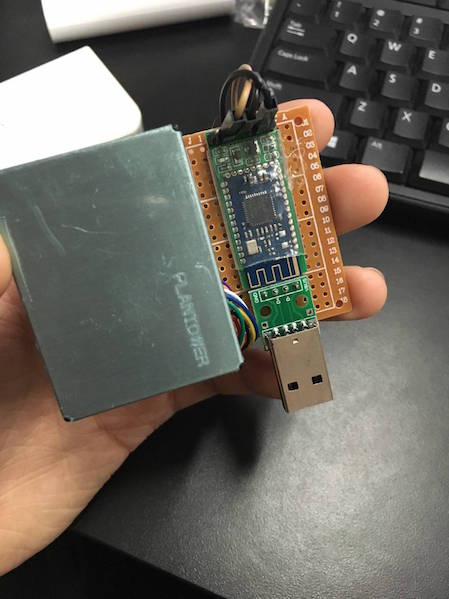

最后再把我们的蓝牙和传感器稍微的包装一下，通过USB转接板把蓝牙和传感器的电源和地焊接好，下面是我做的，虽然有点丑，但是显得蛮小巧的。

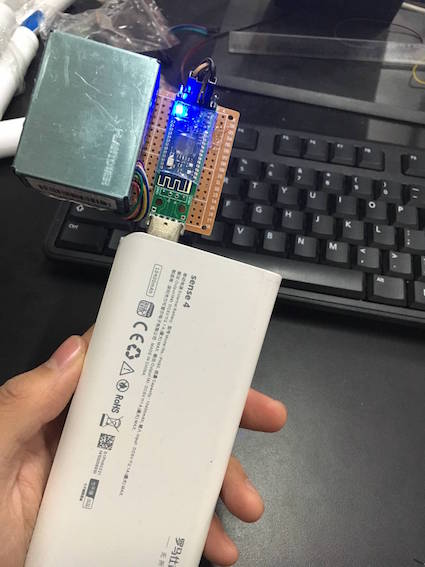

插上移动电源之后：


到这里，就全部做完了，以后只要有一个移动电源，只要手机安装了之APP，就可以随时检测周围的空气质量了。
